E+H雷达液位计FMP55

导波雷达测量

行程时间原理

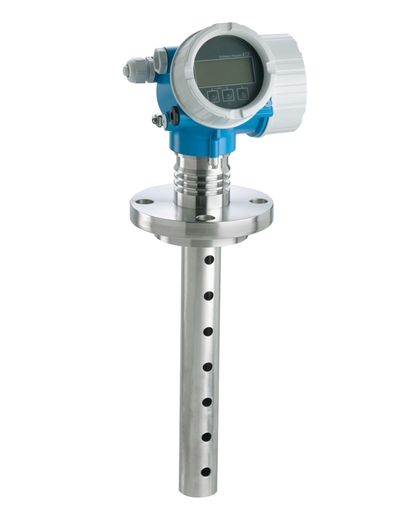

Levelflex FMP55

创新的多参数技术实现界面测量

Levelflex FMP55界面测量仪，采用传感器融合技术，是全球首创的融合电容测量和导向雷达技术为一体的仪表。FMP55能确保在有乳剂层的工况下，连续稳定的获得液位和界面测量值。FMP55多参数仪表在界面测量领域，特别是石油天然气、化工和石化行业成为新的标杆产品。

产品规格参数

测量精度

杆式探头：

+/- 2 mm (0.08 in)

缆式探头：

+/- 2 mm (0.08 in)

同轴探头：

+/- 2 mm (0.08 in)

过程温度

-40...+200 °C

(-40...+392 °F)

过程压力（绝压）/最大过压限定值

真空...40 bar

(真空...580 psi)

最大测量距离

杆式探头：4 m (13 ft)

最小介电常数DK >1.4

缆式探头：10 m (33 ft)

最小介电常数DK >1.4

同轴探头：6 m (20 ft)

最小介电常数DK >1.4

主要接液部件

杆式探头：

316L、PTFE、PFA

缆式探头：

316、316L、PTFE、PFA

同轴探头：

316L、PTFE、PFA

优势

可靠测量含乳剂层界面，不受液面波动、泡沫、介质变化的影响

HistoROM数据管理概念，提供快速简单的调试、维修和诊断

全新的多回波追踪创新性设计，提高可靠性

硬件与软件根据IEC 61508开发，达到SIL3级别

心跳技术，在整个生命周期内实现高效、安全的工厂运营

无缝集成到控制或资产管理系统，直观的引导式操作概念（现场或通过控制系统）

通过世界权威SIL和WHG安全实验认证，节省时间与经济成本

应用领域

可选择杆式、缆式或同轴杆式测量

过程连接：开始1½“螺纹或法兰

温度：-50 到 +200°C (-58 到 +392°F)

压力：-1 到 +40bar (-14.5 到 +580psi)

最大测量范围：杆式4m (13t), 缆式10m (33ft), 同轴杆式6m (20ft)

精度误差：杆式 ±2mm (0.08")

国际防爆保护认证, WHG溢出保护, SIL, 船级认证

特征和规格

连续液位测量

测量原理

导波雷达

特点/应用

Premium精度的多参数设备（电容和导波雷达）

杆式探头、缆式探头探头、同轴探头

内置数据存储单元，出厂预标定，可靠测量：含乳液层的界面和波动液面+泡沫，变化介质。

界面测量

液体界面 / 带乳液层的液体；

同时测量液面和总液位

特点

Heartbeat Technology,

Bluetooth® commissioning,

Operation and maintenance SmartBlue App,

HistoROM,

RFID TAG for easy identification

电源/通信

两线制（HART、PROFIBUS PA、FOUNDATION Fieldbus）

四限制（HART）
